接地開關

概述 General

JN15型系列高壓接地開關是我公司集國內外接地開關最新技術而開發的具有先進水平的產品。經全面考核，其性能符合GB1985-2004《交流高壓隔離開關和接地開關》及IEC60129的要求，具有設計先進，技術性能可靠，結構簡單，安裝調試方便，適應需要，左右操作均可，并具備相應的短路關合能力等優點。適用于12KV/24KV/40.5KV及以下，交流50HZ的電力系統中，可與各種型號高壓開關柜配套，作為接地保護用。

結構說明  Structure Description

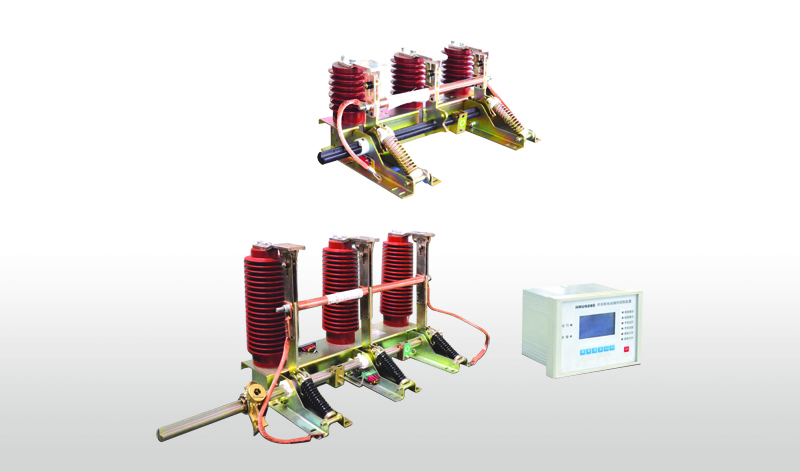

JN15系列開關為整體式接地開關。由底架、支柱絕緣子（或傳感器-由訂貨所定）、靜觸頭、動觸頭、主軸、快速彈簧等部件組成。另外，根據用戶需要，可配供帶電顯示裝置。

工作原理:

此系列接地開關上，三對裝在主軸上的動觸刀，可通過主軸自由轉動，并通過短接套管互相導通，經由兩條固定在短接套管端頭的銅軟線接地；裝在支架上的主軸和分合彈簧用來傳遞分合過程中的力。

當操作接地開關合閘時，操作機構通過連桿帶動接地開關拐臂轉動，拐臂再帶動主軸及操縱板沿合閘方向轉動，壓縮螺旋彈簧使之儲能，當主軸轉動90°時彈簧儲能結束，并通過中點，彈簧釋放儲能，使接地開關快速合閘，在合閘位置，動觸刀通過碟型彈簧和靜觸頭的凸緣部(刀口)牢固可靠地接觸。

分閘操作時，操作機構通過連桿帶動接地開關拐臂沿分閘方向轉動，當拐臂帶動主軸及操縱板轉動時，成套高低壓開關柜彈簧壓縮儲能結束，并通過中點，彈簧釋放儲能，使接地開關分閘。

與本接地開關配用的操作機構，其手柄分、合閘操作轉動角度不得小于90°。

主要特點  Main Features

海拔高度1000m以下;

周圍空氣溫度：上限+40℃，下限-10℃;

濕度：日平均值不大于95%，月平均值不大于90%；

地震烈度不超過8度;

無易燃、易爆、嚴重粉塵、化學腐蝕及劇烈振動的場所；

污穢等級: II
