實時溫度監測是保證電力系統高壓設備避免因各種原因引起設備過熱而造成損毀的重要技術手段。本文介紹了、成套高壓開關柜溫度測量。

為什么要做高壓開關柜測溫

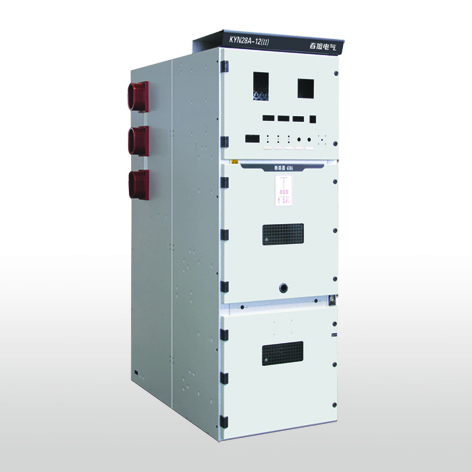

成套高壓開關柜作為電力系統中非常重要的電氣設備?，F(xiàn)代電力系統對電能質量的要求越來越高，相應地對高壓開關柜的可靠性也提出了更高的要求。隨著電網的發展和設備技術的提高，10，35kV系統開關柜在電網中已大量使用。而開關柜的內部過熱現象已成為開關柜使用中的常見問題，由于開關柜體的密閉性，在一些負荷較重的地區，存在開關柜的溫升超標問題。開關柜的溫升超標，直接影響設備的安全穩定運行，而且，過熱問題是一個不斷發展的過程，如果不加以控制，過熱程度會不斷加劇，并對絕緣件的性能及設備壽命產生很大的影響。

高壓開關柜測溫方法以及優劣

目前開關柜測溫基本上依托光纖溫度傳感器測溫系統：

光纖光柵和光纖分布式由于技術工藝復雜，必須依托外圍高精度的設備，由于制作工藝精度的要求，和技術封鎖等原因，目前國內做光纖光柵和光纖分布的廠家基本上均為代理，核心部件依賴進口，導致價格居高不下。

紅外式測溫要避開陽光，且開關柜必須預留測溫窗口，必須依托獨立的供電系統。存在高低壓隔離等安全隱患。受外界環境影響較大。

無線式測溫主要依托集成測溫器件18b20，將溫度信號采集之后通過轉換部件轉換為無線信號發射出去，再通過特定的接收端讀取信號，但本身內部化學電池需定時更換，這對需長期穩定的供電系統顯然不可取，而改良版的高壓抽能和強光打入，在通過光電池轉換顯然也需增加而外的部件，增加成本的同時也降低了系統的可靠度。

旋轉反射式采用獨特的傳感器部件，由保定五星光纖傳感器技術有限公司歷時多年研制而成，其原理是將溫度的變化轉換為光通量的變化。在通過耦合器和光電轉換器，將溫度信號轉變?yōu)殡娦盘?，整體結構簡單易維護，技術領先，在同類產品中有不可比擬的價格優勢。

開關柜測溫保安全

目前，對電力系統內部使用的開關柜，嚴格遵守設備采購程序及技術政策，確保入網的開關柜都通過型式試驗，尤其對溫升的要求比較嚴格。運行中，負荷通常都不會達到開關柜的設計滿容量，開關柜的溫升問題應該不會很突出，但是實際情況并不盡然。開關柜內部實際溫升情況，尤其是母排連接等部位，通常總是比型式試驗測出的數據高。
